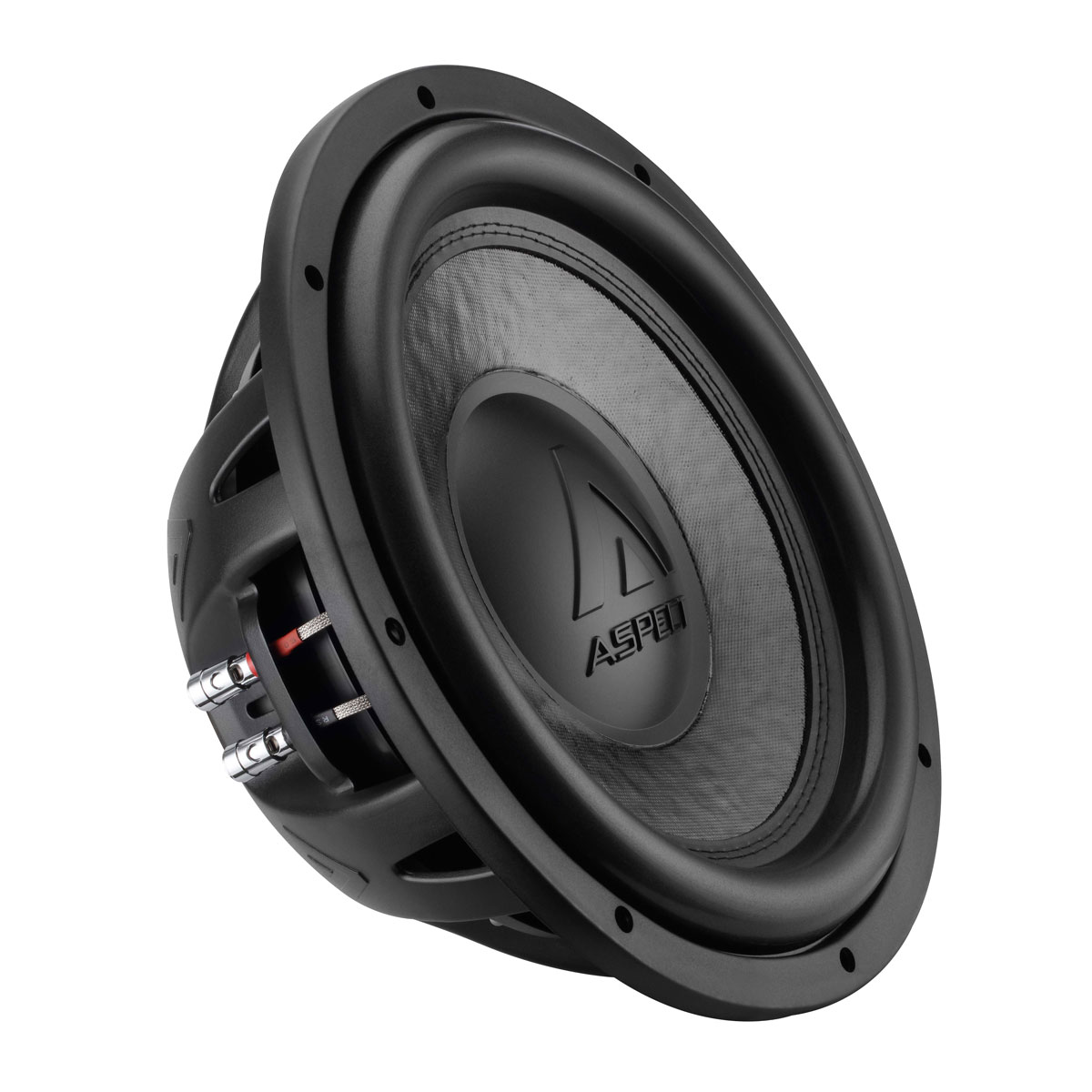

Сабвуферный динамик 12" (30см), RMS 500Вт, VC2.4", 2+2Ом
Сабвуферные динамики линейки Graphite FLAT плоской конструкции, спроектированы для воспроизведения баса в аудиосистемах, ориентированных на качество звука.
Линейка несет в себе несколько важных особенностей:
Универсальность акустического оформления. Довольно ровная АЧХ в авто в оформлении ЗЯ (Закрытый Ящик) и ФИ (ФазоИнвертор). Как результат, артикулированный плотный бас.
Способность точного воспроизведения баса без гудения в корпусах небольшого объема, в том числе корпусах типа «Stealth». 8″, 10″ - 10/12 л, 12″ – 20 л ЗЯ с добротностью близкой к Баттервортовской (0,707)
Малая установочная глубина дает возможность изготовления плоских корпусов сабвуферов. 8″ - 82 мм, 10″ - 98 мм, 12″ - 114 мм.
При увеличенных объемах оформления и настройках порта ФИ можно получить приличное звуковое давление баса.
Динамики предлагаются в калибрах 8, 10, 12″. Катушки четырехслойные с импедансом 2х2 Ом. Мощность 8″ - 300 Вт (катушка 1,75″), 10″, 12″ - 500 Вт (катушка 2,4″)
Магнитная система на ферритовых кольцах грейда Y35 для более плотного магнитного поля и термической стойкости. Охлаждение звуковой катушки происходит через осевой и дополнительные воздушные каналы.

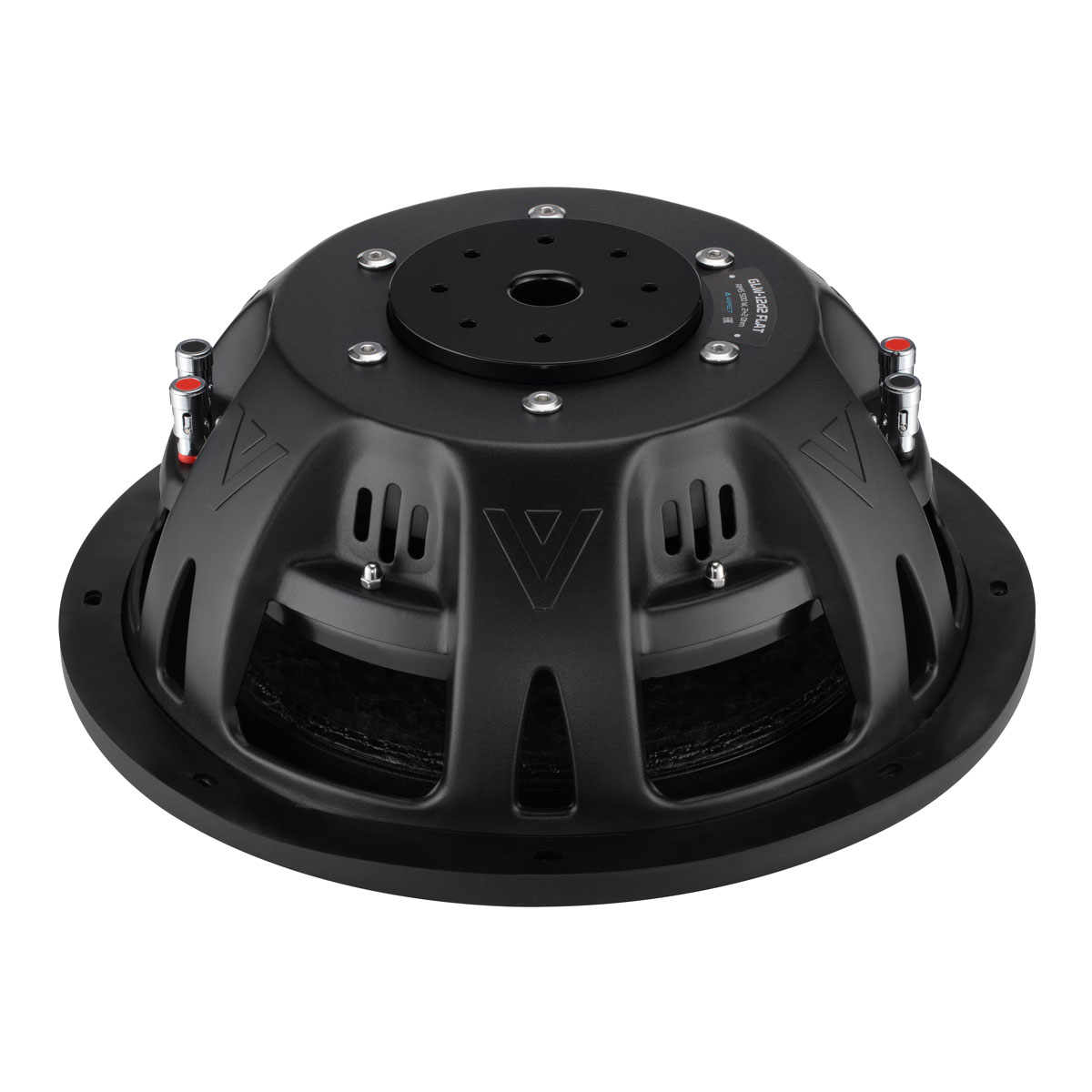

Корзины из стали, с прекрасной жесткостью, лишены резонансов, за счет сложной формы и ребер жесткости. Конструкция корзины предусматривает эффективный отвод тепла от звуковой катушки через вентиляционные окна.

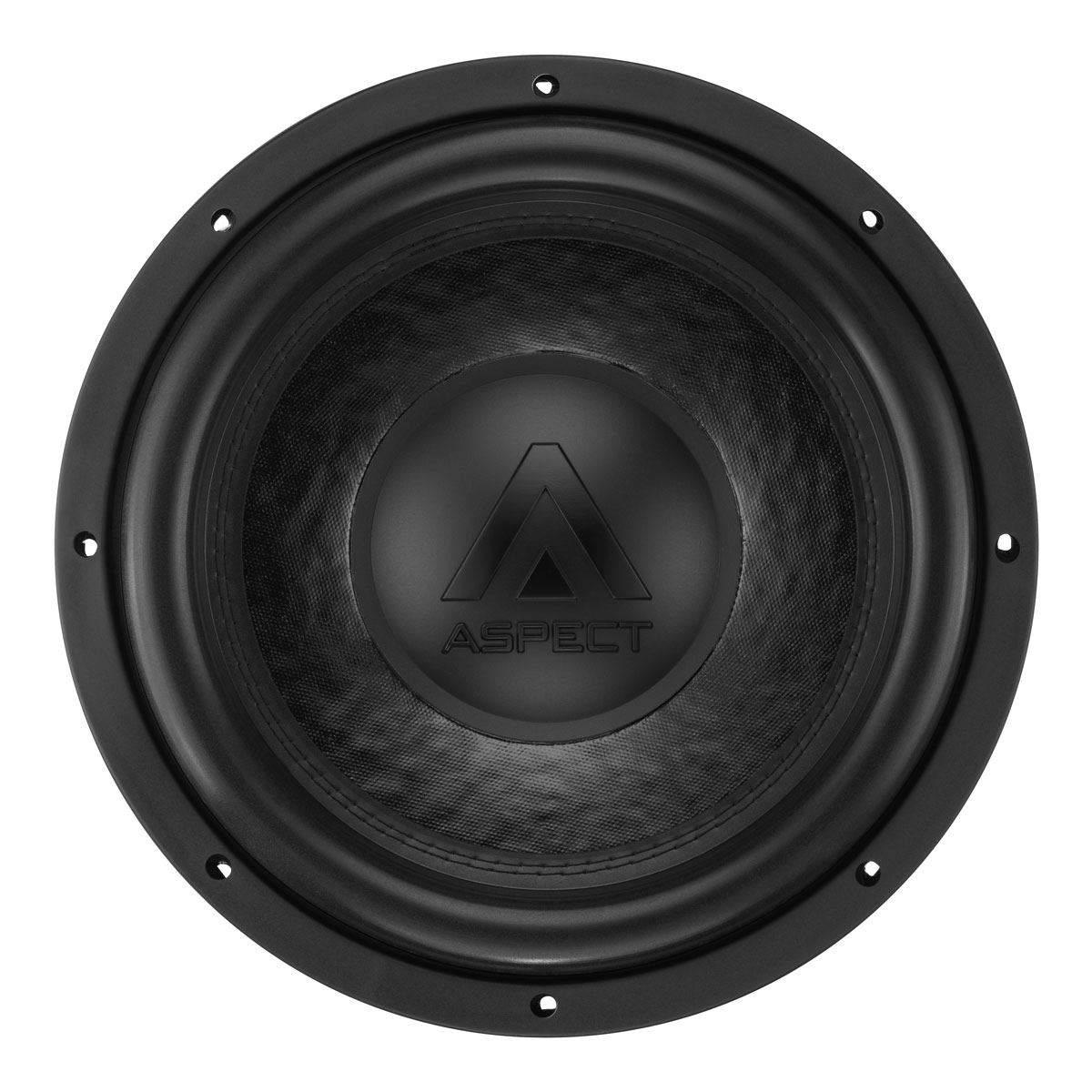

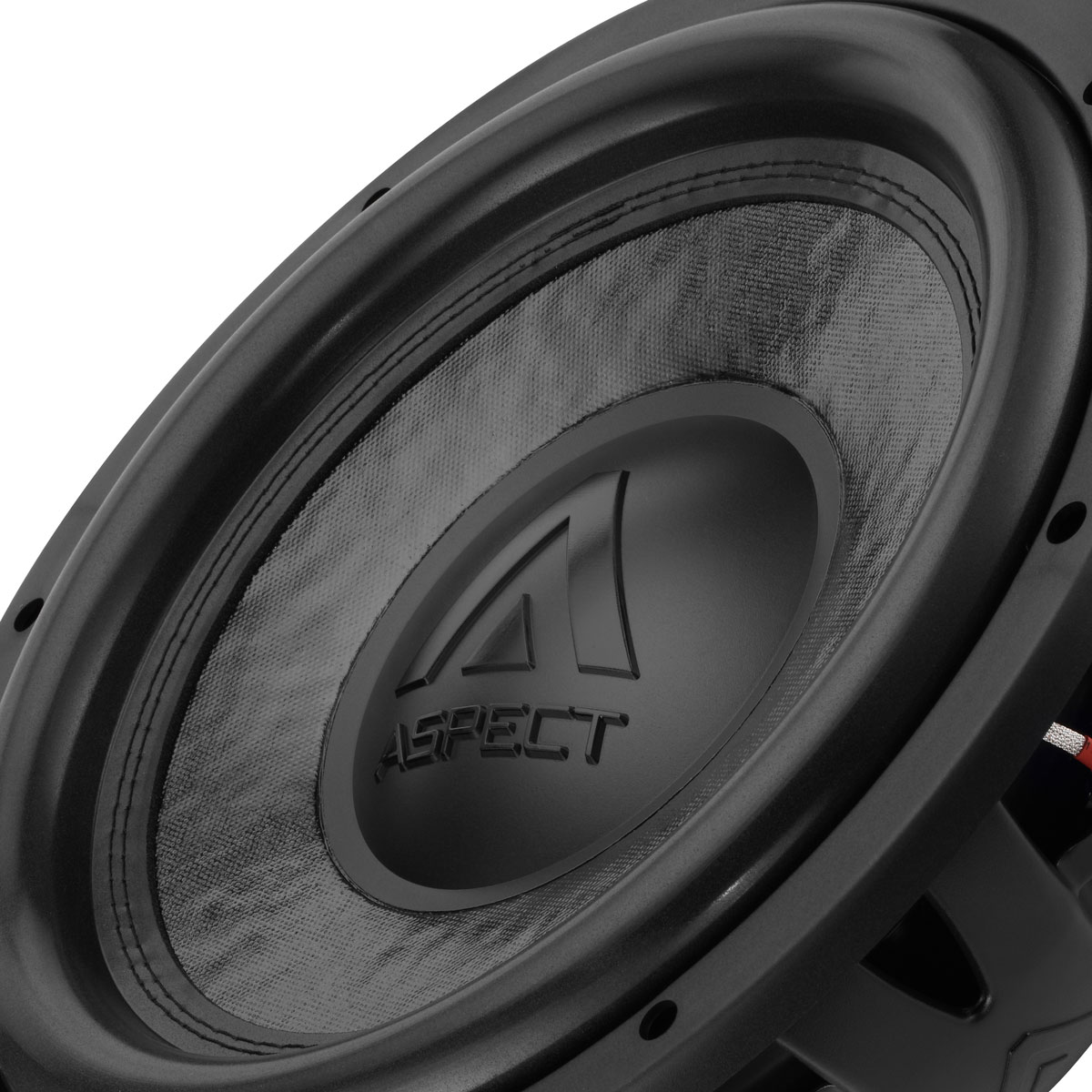

Диффузоры из целлюлозы армированные волокнами карбона. Это позволило увеличить жесткость диффузоров по всей рабочей поверхности, одновременно снизив их массу. Подвесы из вспененного пластичного полиуретана.

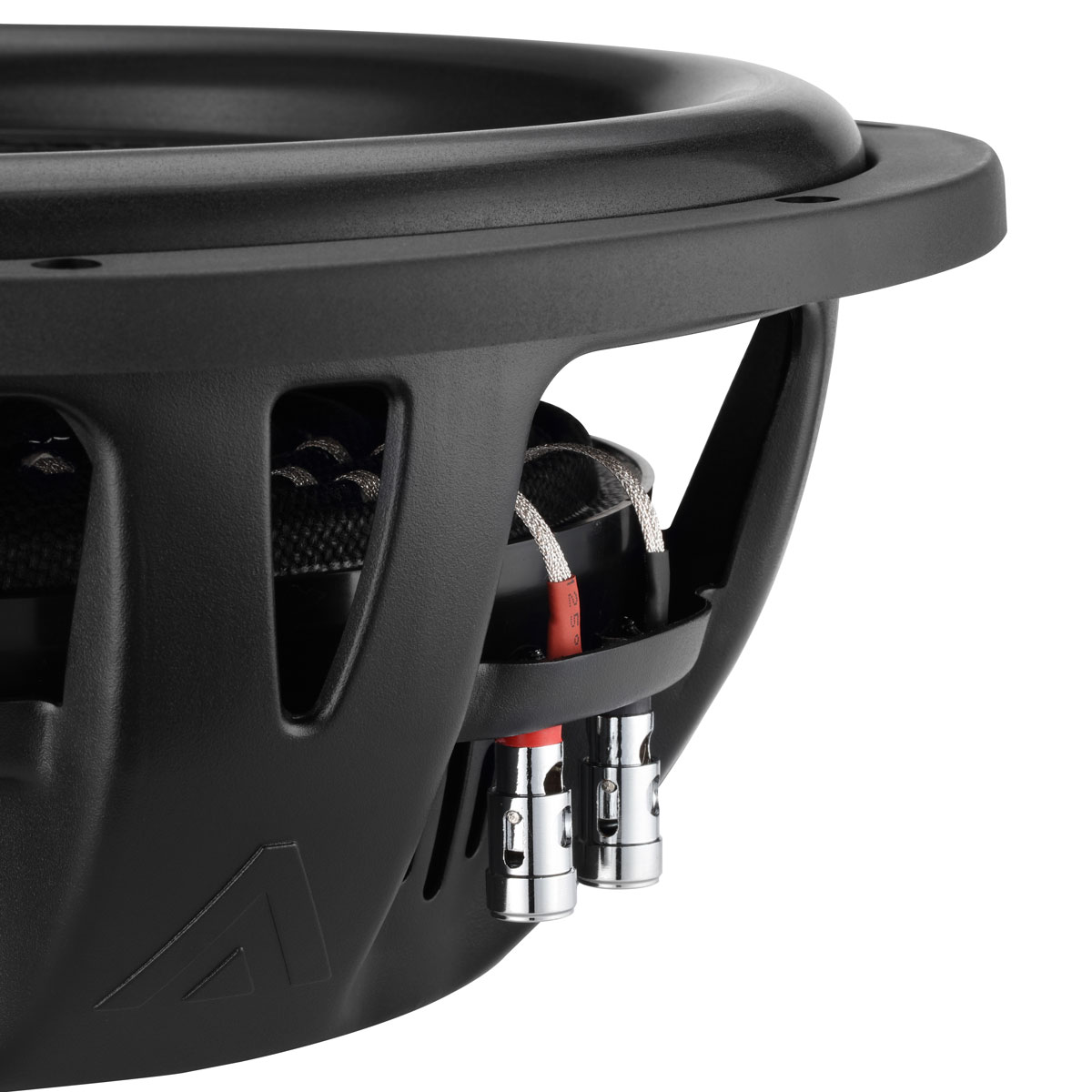

Акустические терминалы компрессионные, с идентификаторами полюсов и надежной фиксацией кабеля.
Динамики одинаково уверенно и точно воспроизводят нижний регистр разных музыкальных жанров, и готовы аккомпанировать самой взыскательной аудиосистеме.
Форм-фактор 12" (300 мм)
Мощность (RMS) 500 Вт
Мощность (Max) 1000 Вт
Импеданс 2 х 2 Ом
Чувствительность (SPL 1Вт/1м) 87,2 дБ
Звуковая катушка 2,4" (61 мм)
Высота намотки 32 мм
Провод катушки Медь
Диффузор Целлюлоза с волокнами карбона
Подвес Вспененный полиуретан
Корзина Сталь
Магнитная система Феррит
Состав магнитной системы Ø 170 мм, высота 30 мм
Внешний диаметр 325 мм
Монтажный диаметр 283 мм
Монтажная глубина 114 мм
Резонансная частота (Fs) 34 Гц
Добротность (Qts) 0,45
Эквивалентный объем (Vas) 40 л
Линейный ход (Хmax) 11 мм
Масса сабвуфера 7,78 кг
Рекомендации по оформлению корпуса ЗЯ -20 л (Qtc - 0,701)/ ФИ - 42 л (Fb - 32 Гц)
