6-канал. усилитель со встроенным DSP, 6x120/4x230Watts,4/2Om
6-канальный усилитель P SIX DSP ULTIMATE сочетает в себе огромную мощность и совершенную технологию DSP. До 285 Вт RMS на канал при сопротивлении 2 Ом и встроенный 12-канальный сигнальный процессор с удвоенной вычислительной мощностью гарантируют непревзойденное качество звука в высоком разрешении. Наша философия «ULTRA HD Class D» фокусируется на сочетании превосходных звуковых характеристик технологии класса AB с эффективностью цифрового усилителя. Кроме того, интеграция многочисленных новых функций и функций, таких как платформа ACO, оптический цифровой выход и многое другое, ясно показывает: P SIX DSP ULTIMATE находится в своей собственной лиге.
P SIX DSP ULTIMATE оснащен двумя самыми мощными 64-битными процессорами аудиосигналов от Analog Devices. Невероятная вычислительная мощность в 2,4 миллиарда операций MAC в секунду в сочетании с высокой частотой дискретизации 96 кГц и результирующей полосой пропускания звука более 40 кГц, а также аналогово-цифровыми и цифро-аналоговыми преобразователями сигналов BurrBrown обеспечивают выдающийся звук в Качество высокого разрешения. Кроме того, весь тракт аудиосигнала, включая новый, более мощный блок питания, был оптимизирован до мельчайших деталей.
P SIX DSP ULTIMATE оснащен нашей запатентованной 32-битной платформой ACO, которая не только сверхбыстро берет на себя все задачи управления, но также обрабатывает множество аудиофункций: фантастические звуковые эффекты, такие как Augmented Bass Processing или Real Center, а также входной эквалайзер с разделением каналов, включая анализатор входных сигналов (ISA) для удобного анализа и компенсации входных сигналов OE-радиостанций, которые уже включают заводскую настройку звука.

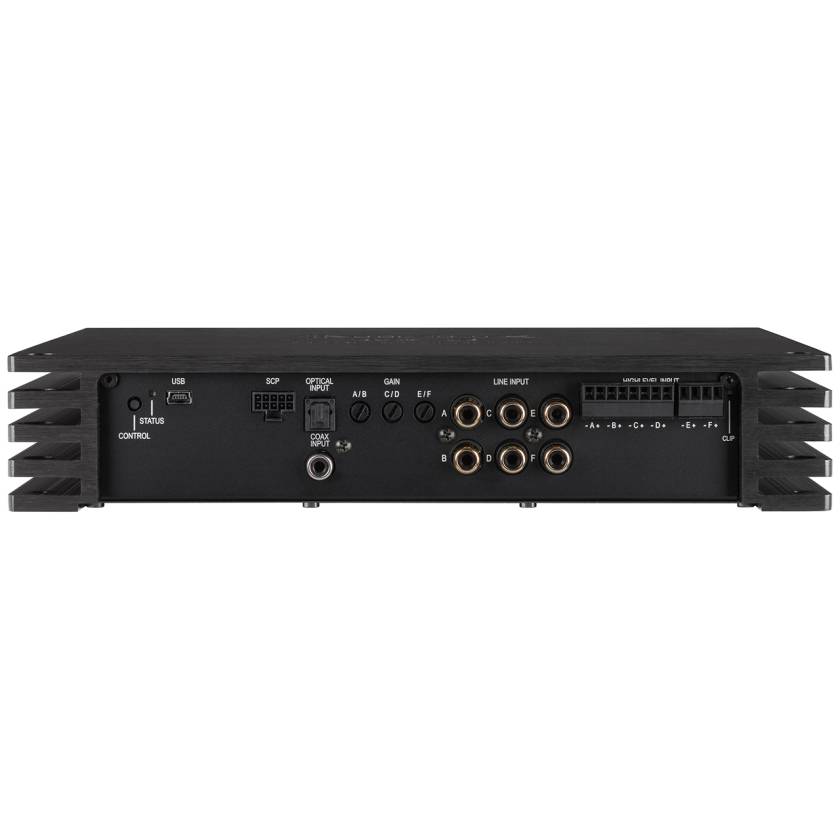

Благодаря широкому набору входов и выходов (6 высокоуровневых, 6 RCA, 1 оптический SPDIF, 1 коаксиальный SPDIF, 1 слот HEC, 4 линейных выхода и 1 оптический выход) P SIX DSP ULTIMATE предлагает все необходимое для легкой адаптации. к существующим заводским радиоприемникам или многоканальным звуковым системам OE. Кроме того, расширенный диапазон напряжения до 32 В (среднеквадратичное значение) позволяет использовать его практически с любым вообразимым источником аналогового сигнала, даже с мощными ОЭ-усилителями. Кроме того, интеграция оптического цифрового выхода позволяет создать полностью цифровую сигнальную цепочку с выходными усилителями, например, P ONE MK2 или P TWO MK2. Наконец, что не менее важно, VCP (обработка виртуальных каналов) теперь включена для гибкой и простой настройки даже очень сложных звуковых систем.
Разумеется, P SIX DSP ULTIMATE можно легко настроить с помощью нашего нового, профессионального и исключительно интуитивно понятного DSP PC-Tool 5. Хорошо известные многочисленные параметры настройки с их обширными функциями обработки звука не оставляют желать ничего лучшего и гарантируют чрезвычайно точную настройку. регулировка звука даже в самых сложных условиях. А благодаря нашей новой простой в использовании функции TuneEQ для автоматической коррекции частотной характеристики вы также сэкономите много времени при оптимизации звука.
По сравнению с обычными усилителями класса D эта концепция обеспечивает расширенную частотную характеристику до более чем 40 кГц в сочетании с уменьшенным искажением благодаря усовершенствованной конструкции встроенной обратной связи. Ultra HD класса D обеспечивает выдающееся качество звука «класса AB» в сочетании с эффективностью усилителя класса D.
P SIX DSP ULTIMATE содержит два самых мощных 64-битных процессора аудиосигналов от Analog Devices с выдающейся общей вычислительной мощностью 2,4 миллиарда операций MAC в секунду.
Концепция TwinDSP Power делает возможными двенадцать отдельно обрабатываемых каналов и многочисленные новые звуковые функции в сочетании с расширенной частотой дискретизации 96 кГц (что приводит к звуковой полосе пропускания более 40 кГц).
P SIX DSP ULTIMATE можно эксплуатировать с напряжением питания 12 В или 24 В (например, как обычно в грузовых автомобилях) без необходимости внесения каких-либо изменений в устройство. В обоих режимах усилитель будет иметь одинаковые рабочие характеристики. Это гарантирует максимальную гибкость для многочисленных приложений.
HELIX P SIX DSP ULTIMATE включает в себя необычайно мощный 32-битный сопроцессор последнего поколения. Это не только сверхбыстро берет на себя все задачи управления, но и обеспечивает молниеносное переключение между десятью возможными настройками звука. Но ACO предлагает гораздо больше — помимо входного эквалайзера с разделением каналов, включая анализатор входного сигнала (ISA) для простого анализа и компенсации входных сигналов оригинальных радиоприемников и фантастических звуковых эффектов, таких как расширенная обработка басов или RealCenter, теперь есть революционная функция TuneEQ для автоматическая настройка выходных эквалайзеров.
Еще одним значительным преимуществом является встроенный собственный загрузчик сопроцессора. Это позволяет обновлять программное обеспечение всех компонентов DSP для настройки схемы ADEP.3, управляемой микроконтроллером, например, при будущих модификациях / изменениях в системе диагностики заводских радиоприемников или если устройство будет расширено дополнительными интерфейсами.
Современные автомобильные радиоприемники, устанавливаемые на заводе, включают сложные возможности диагностики подключенных динамиков. В частности, автомобильные радиоприемники последнего поколения оснащены дополнительными функциями мониторинга, поэтому при подключении усилителя довольно часто появляются сообщения о сбоях и потере определенных функций (например, функции фейдера), но не с P SIX DSP ULTIMATE.
Новая схема ADEP.3 (Advanced Diagnostics Error Protection, 3-го поколения) позволяет избежать всех этих проблем, не нагружая без необходимости выходы динамиков OE-радио во время высокой громкости.
Импульсный источник питания P SIX DSP ULTIMATE обеспечивает постоянное внутреннее напряжение питания, даже если напряжение аккумулятора падает до 6 Вольт во время запуска двигателя.
Режим энергосбережения включен в базовую настройку. Это позволяет значительно снизить энергопотребление усилителей, подключенных к P SIX DSP ULTIMATE, если входной сигнал отсутствует более 60 секунд. Обратите внимание, что во многих современных автомобилях с «CAN» или любой другой внутренней структурой шины может случиться так, что магнитола остается «невидимо» включенной до 45 минут. даже после закрытия и выхода из машины! После включения «Режима энергосбережения» удаленный выход и, следовательно, подключенные усилители будут отключены.
P SIX DSP ULTIMATE повторно активирует удаленный выход в течение секунды, если подается музыкальный сигнал. Можно либо изменить время выключения 60 сек. или полностью деактивируйте «Режим энергосбережения» с помощью программного обеспечения DSP PC-Tool.
Переключение с аналогового входа на один из цифровых входов происходит автоматически, как только на оптическом или коаксиальном входе обнаруживается сигнал. Эту функцию можно отключить в программе DSP PC-Tool. В качестве альтернативы вы можете использовать дополнительный пульт дистанционного управления для ручного переключения между аналоговыми и цифровыми входами.
Примечание. Словесный товарный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое использование этих знаков компанией Audiotec Fischer GmbH осуществляется по лицензии. Другие товарные знаки и торговые наименования принадлежат их соответствующим владельцам.
TuneEQ — чрезвычайно гибкая и особенно простая в использовании функция для автоматической коррекции частотной характеристики. Одного измерения на аудиоканал или пару каналов с помощью подходящего измерительного микрофона (например, нашего MTK1) достаточно, чтобы TuneEQ независимо и точно настроил эквалайзеры на желаемую эталонную кривую. TuneEQ использует полный набор функций параметрического эквалайзера, включая центральную частоту, добротность и регулировку усиления. А поскольку очень сложные арифметические операции, необходимые для этого, выполняются в фоновом режиме, вы также экономите много времени при оптимизации звука с помощью TuneEQ.
Функция «RealCenter» представляет собой алгоритм, разработанный Audiotec Fischer, который выделяет музыкальную информацию, присутствующую как в левом, так и в правом передних каналах, для создания уникального центрального сигнала. В отличие от обычных процедур, в которых суммируются только каналы, интенсивность центрального сигнала также динамически регулируется стереофонической информативностью левого и правого каналов.
Звучит сложно, но этот эффект поразителен: это означает, что если только левый или правый канал передает аудиосигнал, центральный канал не будет воспроизводить сигнал. В случае обычных алгоритмов уровень громкости центрального канала снижается только на 6 дБ (= половинный уровень громкости). «RealCenter» компании Audiotec Fischer обеспечивает уникальную расширенную звуковую сцену одновременно для водителя и штурмана! Поэтому недостатки обычного центрального канала, такие как навязчивая маленькая звуковая сцена, остались в прошлом.
Запатентованная Audiotec Fischer технология «Augmented Bass Processing», состоящая из двух революционных звуковых функций «Dynamic Bass Enhancement» и «SubXpander», была специально разработана для значительного улучшения воспроизведения басов сабвуферами.
«Динамическое усиление басов» гениально сочетает в себе максимально глубокие басы и высочайшее звуковое давление — независимо от музыкального стиля или регуляторов тембра в головном устройстве. В зависимости от входного сигнала «Динамическое усиление басов» получает более низкий частотный диапазон и изменяет частоту среза инфразвукового фильтра. В результате получается значительно более мощный и глубокий бас на низких и средних уровнях громкости без риска перегрузить сабвуфер ни механически, ни электрически на высоких уровнях громкости. Просто завораживает, какое исполнение баса вдруг стало возможным.
Если вы хотите еще более низкое и «темное» воспроизведение басов, можно дополнительно активировать «SubXpander». Поэтому субгармонические тона добавляются к основным тонам в диапазоне частот от 50 до 100 Гц.
| Мощность RMS ≤ 1% THD+N | |
| - @ 4 Ом | Каналы A-F: 6 x 120 Вт |
| - @ 2 Ом | Канал C-F: 4 x 230 Вт |
| - @ 1 Ом | - |
| - мостовой @ 4 Ом | - |
| - мостовой @ 2 Ом | - |
| Максимум. выходная мощность на канал* | Каналы A–F: до 145 Вт RMS при 4 Ом Каналы C–F: до 285 Вт RMS при 2 Ом |
| Технология усилителя | Ультра HD класс D |
| Входы | 6 x RCA / Cinch 6 входов для громкоговорителей высокого уровня 1 x оптический SPDIF ( 12–96 кГц) 1 x коаксиальный SPDIF (12–192 кГц) 1 x удаленный вход |
| Входная чувствительность | RCA/тюльпан 1–4 В или 4–8 В Highlevel 4–16 В или 8–32 В |
| Входное сопротивление RCA/тюльпан | 13 кОм |
| Входной импеданс высокого уровня | 9 - 33 Ом с ADEP.3 |

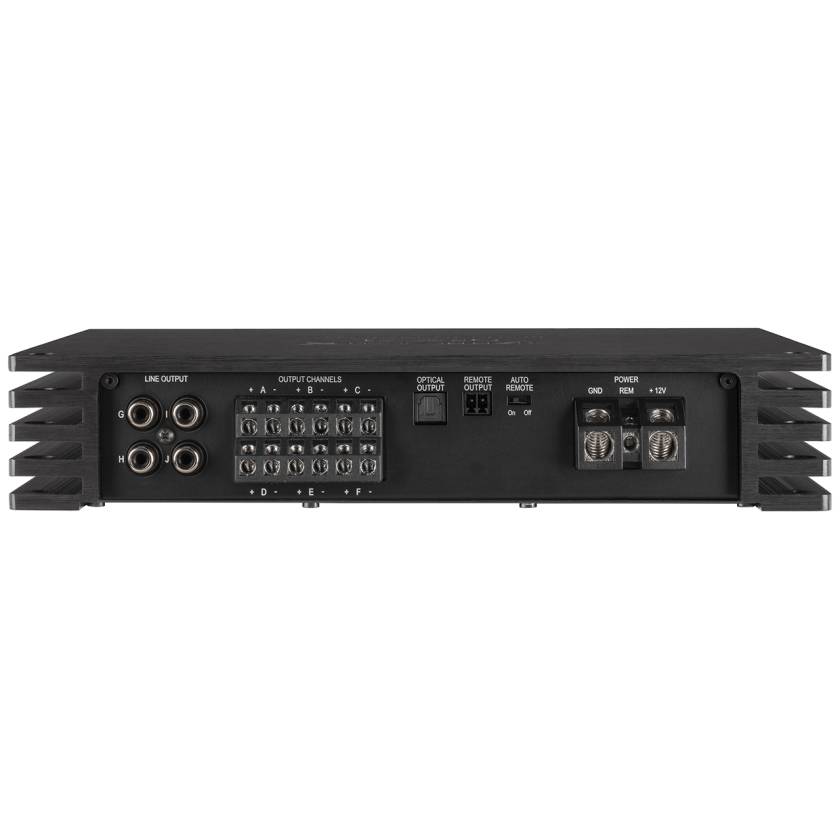

| Выходы | 6 выходов для динамиков 4 разъема RCA/тюльпан 1 оптический SPDIF (96 кГц) 2 удаленных выхода |
| Выходное напряжение RCA/тюльпан | 3 вольта |
| Частотная характеристика | 10 Гц - 44 000 Гц |
| Разрешение DSP | 64 бит |
| мощность ЦСП | 2 x 295 МГц (2,4 миллиарда операций MAC в секунду) |
| Частота выборки | 96 кГц |
| Тип DSP | 2 процессора звуковых сигналов |
| Преобразователи сигналов | АЦП: BurrBrown Д/Д: BurrBrown |
| Цифровой вход отношения сигнал/шум | 108 дБ (A-взвешенный) |
| Аналоговый вход отношения сигнал/шум | 102 дБ (A-взвешенный) |
| Искажение (THD) | < 0,004 % |
| Коэффициент демпфирования | > 100 |
| Рабочее напряжение | 10,5 - 32 Вольт (макс. 5 сек. до 6 Вольт) |
| Номинальная мощность | 12 / 24 В пост. тока ⎓ 65 А макс. |
| Ток холостого хода | 1350 мА |
| Максимум. удаленный выходной ток | 500 мА |
| Предохранитель | 3 x 20 A LP-мини-предохранитель (APS) |
| Дополнительные возможности | 32-битный сопроцессор, слот HEC, схема ADEP, автоматический дистанционный переключатель, порт Smart Control |
| Размеры (В х Ш х Г) | 50 х 260 х 190 мм / 1,97 х 10,24 х 7,48 дюйма |
* В типичных многоканальных приложениях (2-/3-полосная система + тыл + сабвуфер)
1 x Усилитель HELIX P SIX DSP ULTIMATE
1 x Адаптер Control Input-to-SCP
1 x USB-кабель
2 x Шестигранный ключ
1 x Монтажный материал
1 x Руководство по эксплуатации
