Антенный усилитель УКВ,FM
Антенный усилитель предназначен для усиления радиосигнала в диапазонах УКВ, FM, AM.

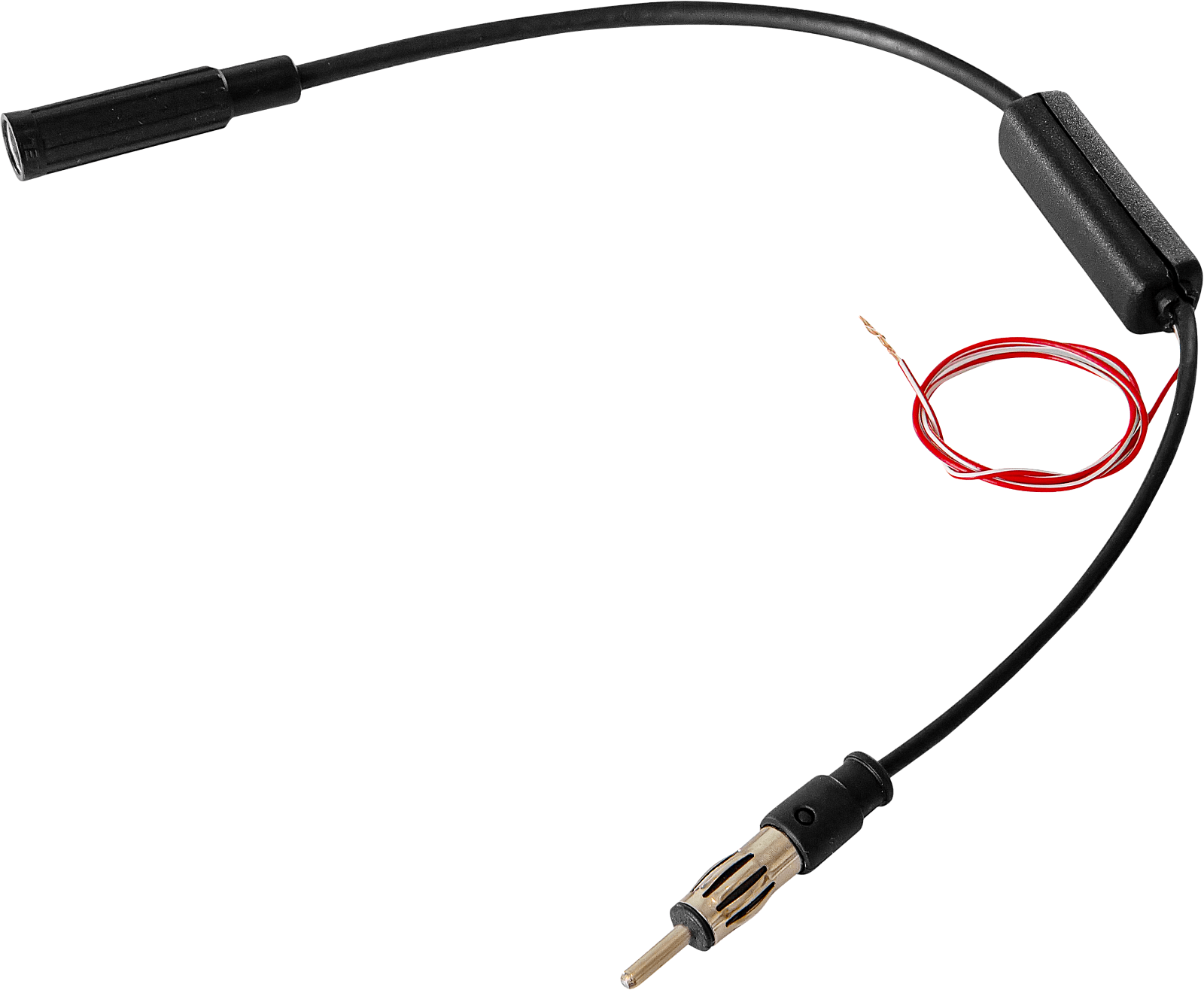

Усилитель подключается одним разъемом в автомагнитолу, второй разъем подключается к антенному штекеру. В устройстве применен малошумящий высокочастотный интегральный усилитель с высоким коэффициентом усиления.
Технические характеристики:
- Напряжение питания от 8 до 30 В
- Потребляемый ток не более 25 мА
- Коэффициент усиления 22 дБ
- Усилитель разрабатывался с помощью автоматизированной САПР программы AWR: программы микроволнового анализа и синтеза, что позволило сделать схемотехническое решение максимального согласования с антенной и магнитолой и оптимальным коэффициентом усиления сигнала и шумовыми характеристиками.

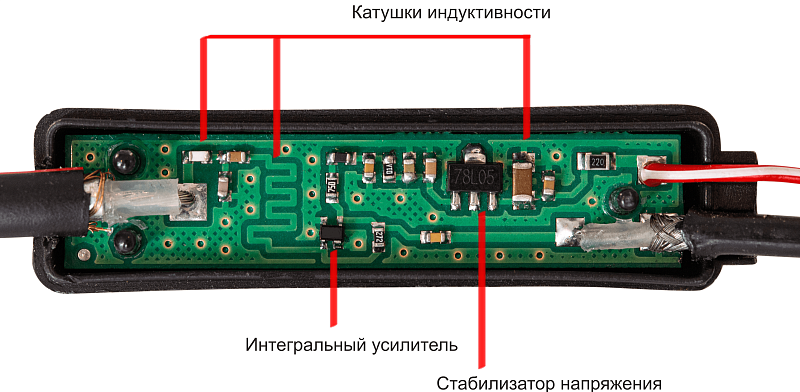

- Для уменьшения потерь при приеме радиосигнала в конструкции применяются высокодобротные катушки индуктивности в SMD исполнении.
- Использование в схеме усилителя стабилизатора напряжения позволяет применять устройство при напряжении от 8В и до 30В (для грузовых автомобилей и автобусов), а так же поддерживать стабильный прием даже при нестабильной бортовой сети.
