Антенна базовая

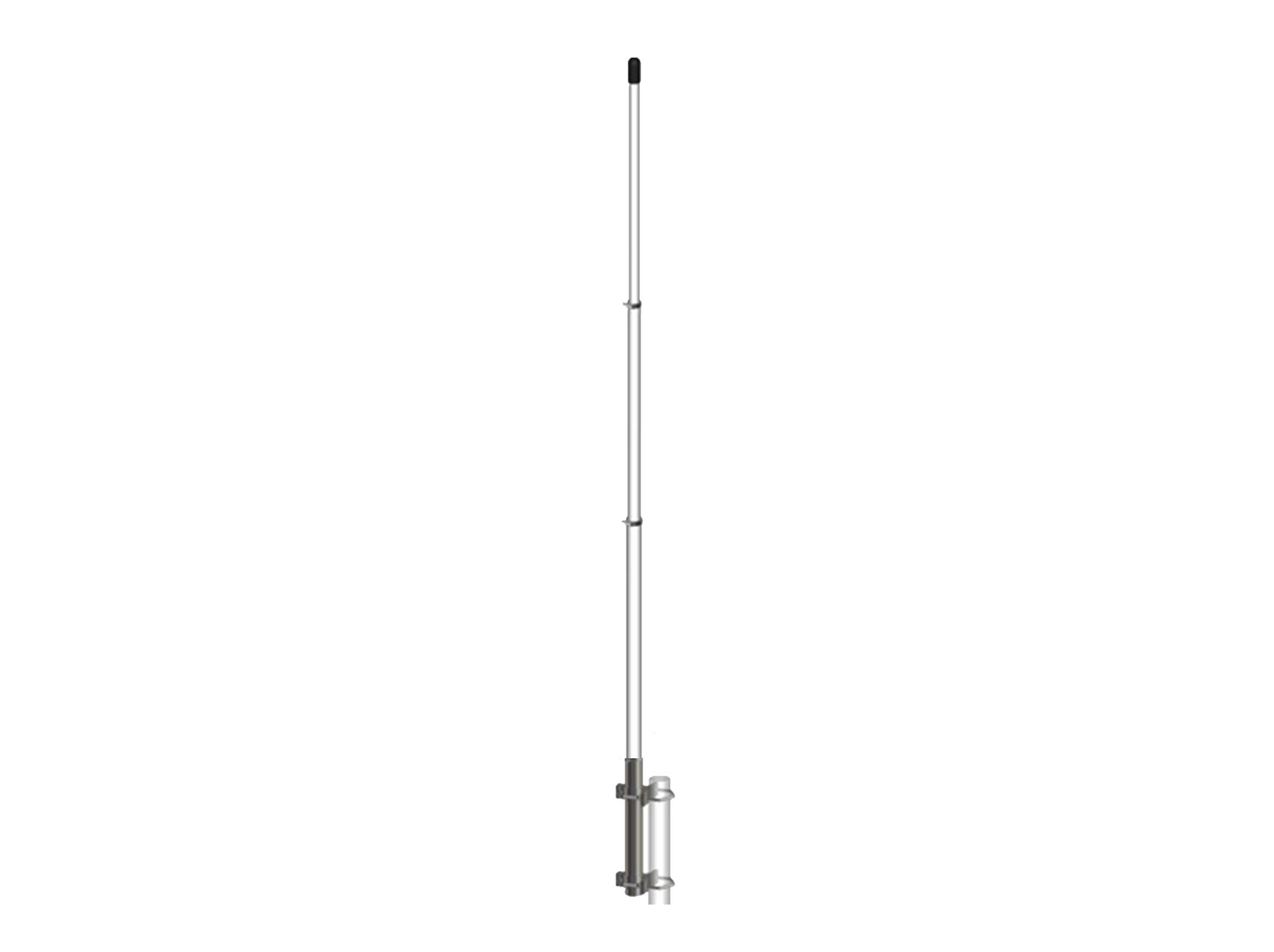

Базовая стационарная всенаправленная штыревая антенна OPTIM BASE 1/2 предназначена для работы в диапазоне частот 26.5-28.0 МГц, имеет физическую длину 1/2 λ (~5,5 метров), не имеет горизонтальных противовесов, и предназначена для стационарной установки на заземленную металлическую мачту высотой не менее 5 метров.

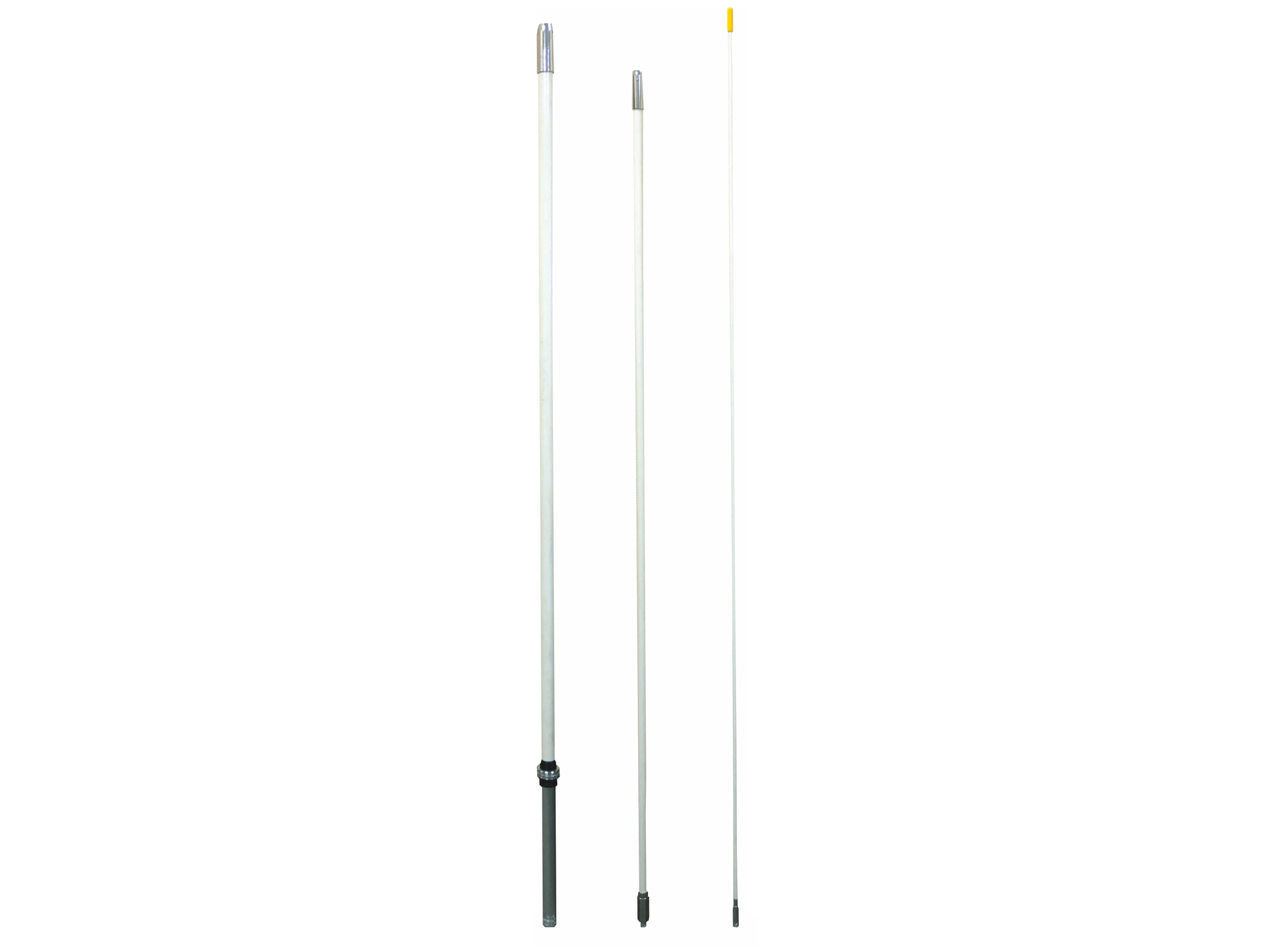

Антенна состоит из трех элементов, соединяемых между собой на резьбе, высота каждого элемента не превышает 180 см. Медные излучающие элементы антенны защищены от воздействия окружающей среды радиопрозрачными фиберглассовыми трубками с несущими хромированными латунными наконечниками. Внутреннее механическое соединение излучателей с несущими втулками выполнено с помощью пайки, и дополнительно продублировано зажимными болтами.
Антенна поставляется в разобранном виде, упакованная в картонную тубу высотой 185 см, диаметром 85 мм, вес антенны с упаковкой — 4,3 кг. Антенна собирается непосредственно перед установкой, и монтируется на мачту с помощью входящих в комплект поставки U-образных хомутов, или вставляется непосредственно основанием в трубу мачты. Основание антенны имеет диаметр 31 мм и длину 30 см. Разъем для подключения к кабелю — типа SO-239 (UHF-Female), расположен в нижнем торце основания.
Согласование антенны выполнено по автотрансформаторной схеме, короткозамкнутой по постоянному току. Настройка на рабочую частоту производится настроечными кольцами у основания антенны.
Основные характеристики:
Тип антенны 1/2.
Диапазон частот - 25,5-28 МГц.
Ширина полосы по уровню КСВ 2:1 - 2 МГц.
КСВ не более - 1.2:1.
Высота - 5,2м.
Тип согласования автотрансформатор.
Тип разъёма SO-239.
Комплект поставки:
Антенна с элементами крепления 1 шт.
Описание 1 шт.
Упаковка.
